Visión general
Hay algunas preguntas frecuentes sobre la configuración de Wiegand mediante CoreStation (CS-40).
A continuación, se muestra una guía para la configuración de Wiegand con el código de demostración del SDK del dispositivo mediante el CS-40.
Si está utilizando BioStar 2, consulte este artículo: [BioStar 2] Configuración de muestra del lector Wiegand
Esta guía solo cubre el uso de dispositivos Suprema. Si está buscando información sobre ACU de terceros, consulte este artículo: [BioStar 2] Cómo configurar el dispositivo Suprema y enviar la salida Wiegand desde el dispositivo Suprema a la ACU de terceros
1. Dispositivos utilizados y preparaciones
- Lenguaje de programación: código de ejemplo C#. (https://github.com/supremainc/BioStar2_device_SDK/tree/master/Example_Csharp/cli/csharp)
- Dispositivo: CoreStation, BioEntry W2
- Registro de usuarios necesarios para la autenticación.** En esta prueba, se utilizó una tarjeta Mifare CSN con el formato Wiegand predeterminado (SIA Standard-H10301 de 26 bits).

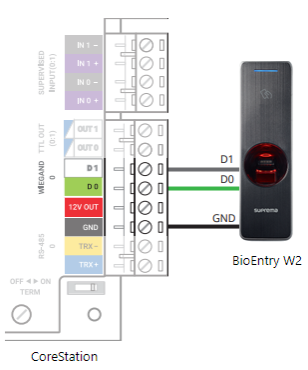

- Las conexiones físicas del cableado son las siguientes.
2. Cómo configurar el dispositivo Wiegand usando el SDK del dispositivo
1. En primer lugar, se requieren ajustes para el lector Wiegand (BioEntry W2).

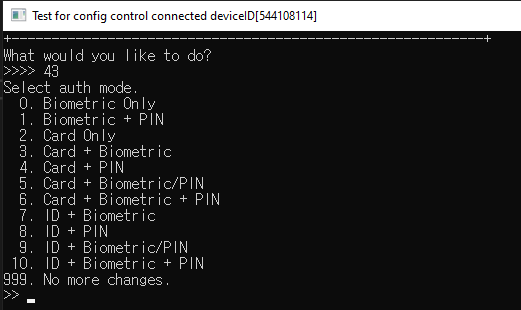

1-1. Establezca el modo de autenticación en Solo tarjeta. (ConfigControl.cs)
(Solo con fines de prueba. Puede utilizar diferentes modos de autenticación. Si utiliza la omisión de Wiegand, no es necesario que tenga en cuenta el modo de autenticación).

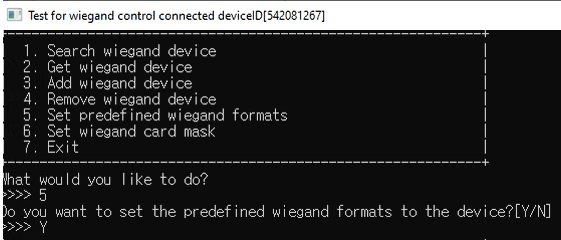

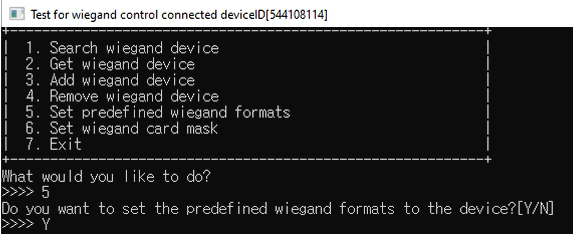

1-2. Establezca el formato Wiegand predefinido en el lector Wiegand. (WiegandControl.cs)
(Si desea utilizar un formato de Wiegand diferente, necesitará la definición para ese formato. En esta prueba, estamos usando el formato definido en el código de ejemplo proporcionado de antemano).

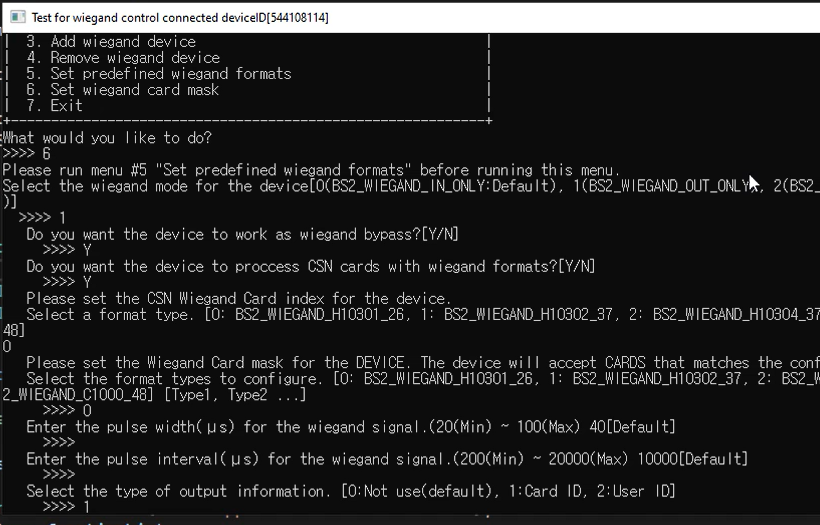

1-3. Configure la máscara de tarjeta Wiegand en el lector Wiegand para leer la tarjeta CSN de acuerdo con el formato Wiegand.
Establezca el modo Wiegand en el lector Wiegand en OUT. (En esta prueba, se utiliza el modo de derivación de Wiegand).
2. Se requieren ajustes para la CoreStation (CS-40).
2-1. Establezca el formato Wiegand predefinido en CS-40. (WiegandControl.cs)

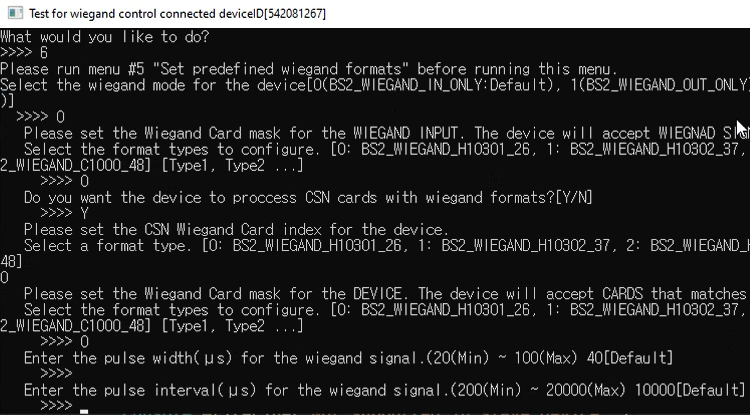

2-2. Configure la máscara de tarjeta Wiegand en el CS-40.
Establezca el modo Wiegand en el lector Wiegand en IN. (** El CS-40 siempre se utiliza como un dispositivo Wiegand IN).

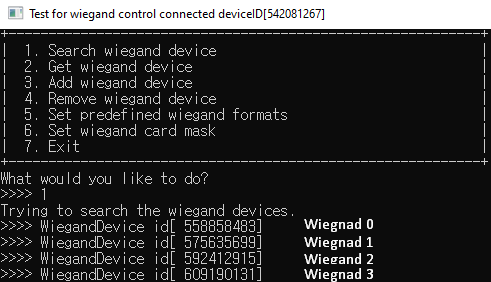

2-3. Busque el dispositivo Wiegand en el CS-40 y configure dónde está conectado el lector Wiegand.

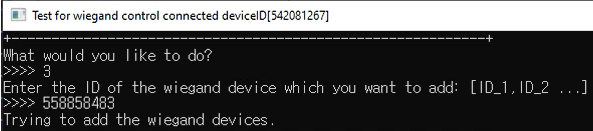

2-4. Agregue el dispositivo Wiegand. Escriba el ID de Wiegand para la conexión.

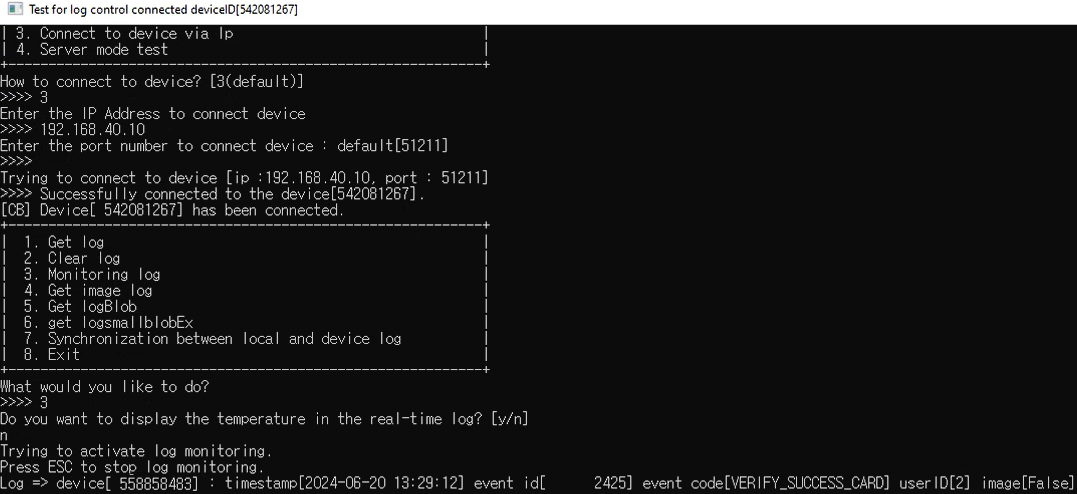

3. Después de completar la configuración, verifique el registro en el CS-40. (LogControl.cs)
